毫秒级冲击瞬间，如何完整捕捉？次高速图像采集系统解锁跌落冲击测试可视化新方案

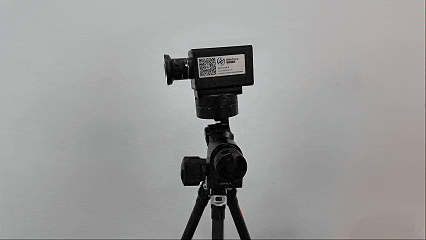

WH-4102
次高速图像采集系统
新品发布
”
在产品跌落可靠性测试中，失效往往发生在短短一瞬间。普通拍摄设备很难记录冲击发生时样品真实姿态，只能看到测试后的损坏结果，失效原因难以追溯。
在消费电子、包装、小家电等产品的可靠性验证工作中，定向跌落测试是必不可少的一环。通过模拟产品意外跌落场景，检验产品外壳、内部结构抗冲击能力，是研发、质检环节评估产品耐用度的重要手段。
目前市面上传统高速相机往往价格较高，对实验室设备投入预算压力较大，也容易让一些中小规模研发团队望而却步。次高速图像采集系统WH‑4102主打实用性能与高性价比，以几万元级别的投入，即可以获得800fps的帧率，完全可以看清角度姿态，而且减小了占用内存空间，每次跌落都可以保存视频也不会让硬盘爆满。降低了设备投入门槛，让更多实验室能够配置高速图像采集能力。
次高速图像采集系统--产品应用
本产品适用于定向跌落设备或其它设备冲击瞬间姿态抓取。
系统结构及原理

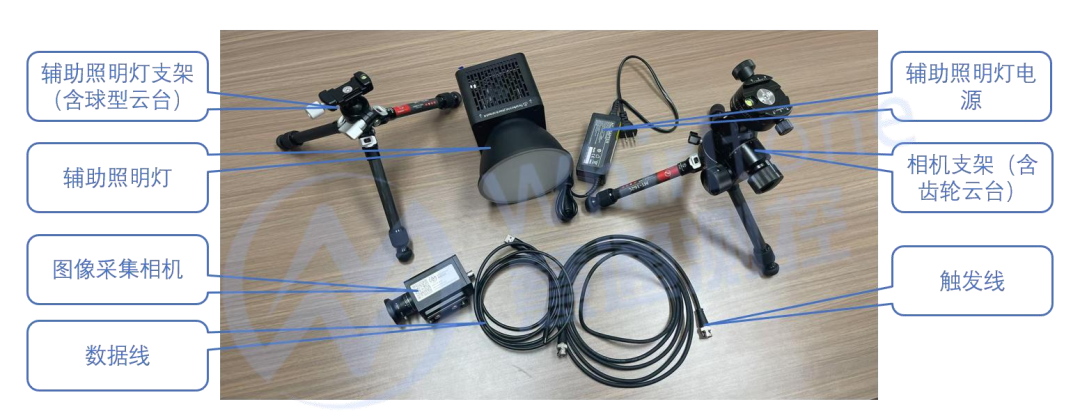

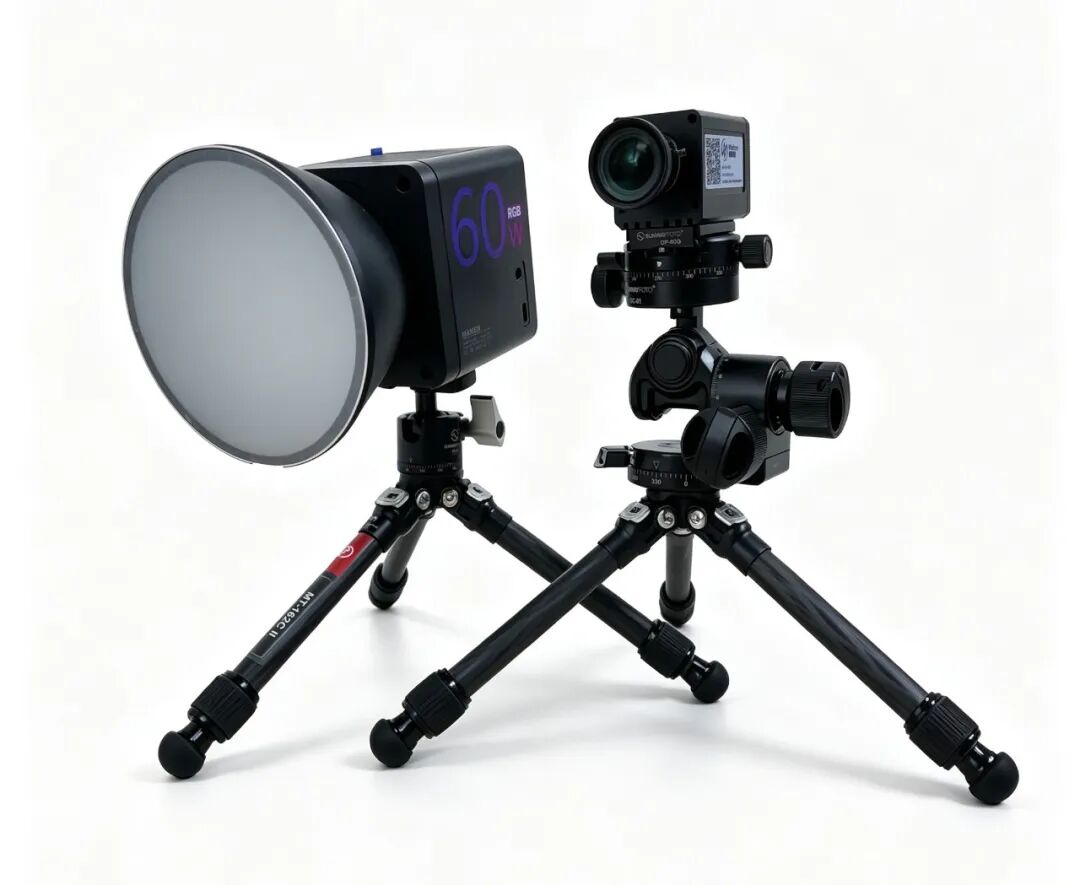

1、系统结构
2、原理说明
系统采用高速图像采集相机对目标区域进行高速拍摄，搭配专业软件可实现图像采集与回放分析。
产品特点--适配实验室真实测试需求
1、体积小巧，结构紧凑，测试时占地面积小；
2、集成度高，测试系统搭建便捷；
3、具备硬件触发功能，可连接本公司定向跌落设备，实现自动触发；
4、可支持时长达 9999ms 的高速图像采集；
5、具备自动存储功能，可实现连续多次实验；
6、存储时间短，提高测试效率；
7、具备专业采集软件，操作灵活。
主要功能--一站式完成图像回看与分析
1、可实现图像录制与回放；
2、可逐帧查看，也可连续循环播放；
3、支持视频倒放功能；
4、支持区间查看与存储，提高工作效率；
5、支持拍摄后自动播放，无需复杂操作；
6、支持手动/自动角度测量功能；

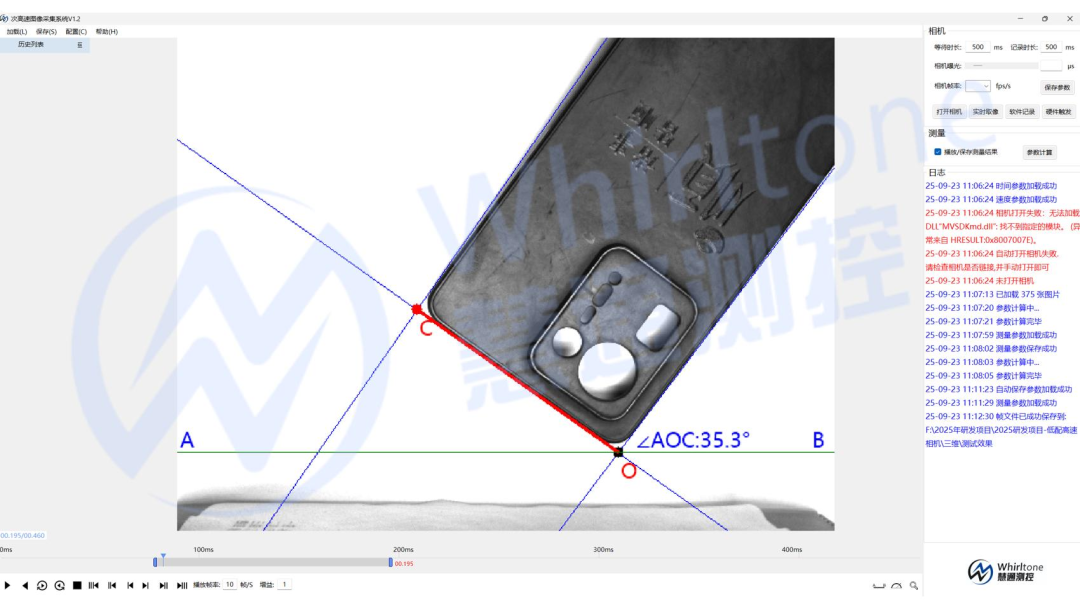

7、操作界面（如下图）

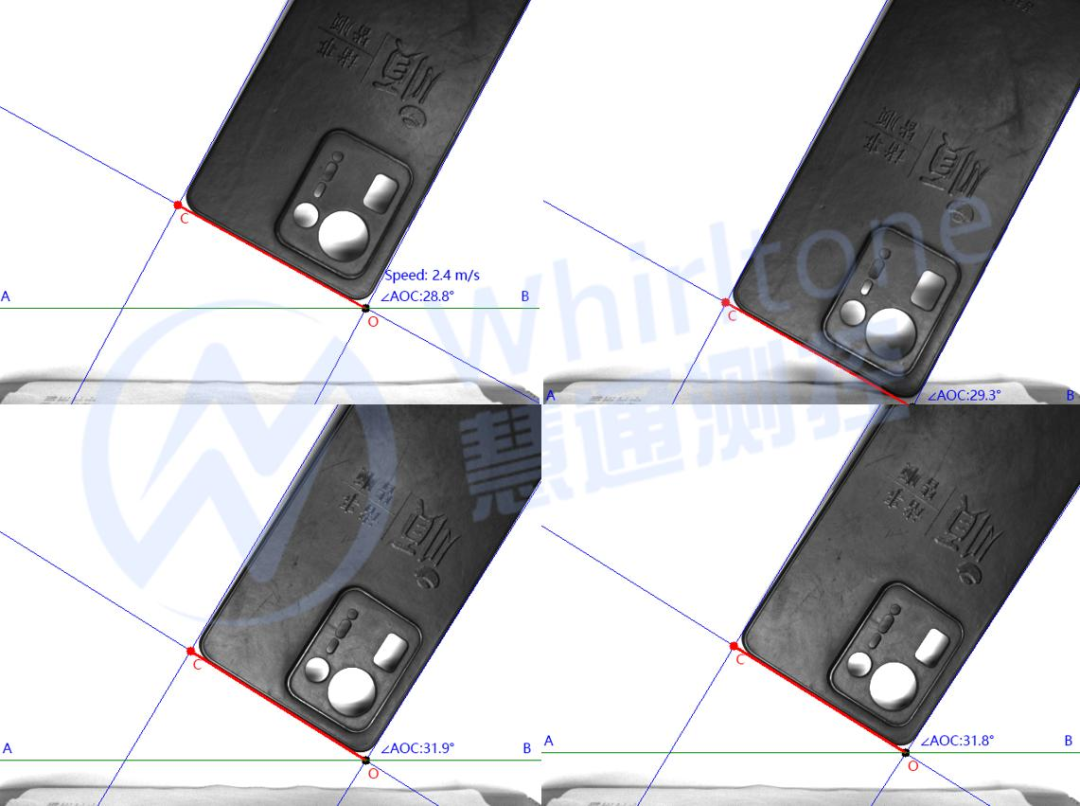

8、拍摄效果如下：

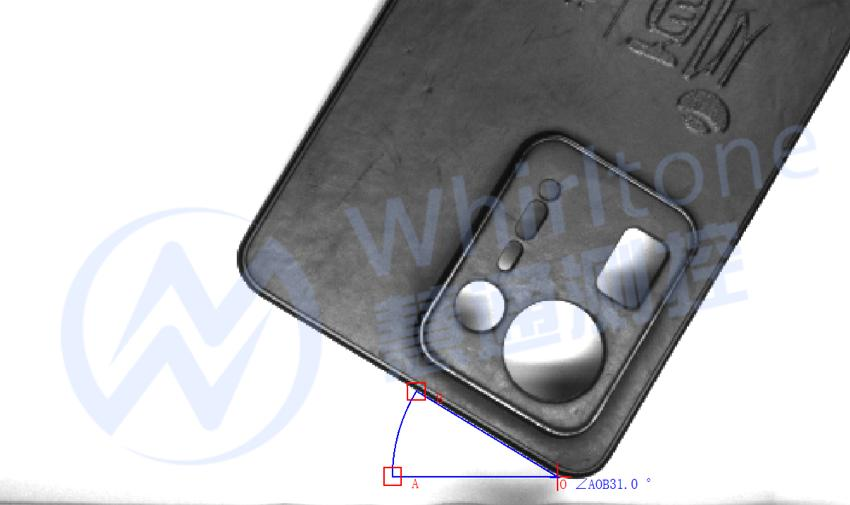

9、手动测量效果：
次高速图像采集系统可配合测试画面可实时显示角度姿态数值，帮助用户在测试现场快速识别样品跌落角度、偏摆方向、撞击姿态。
技术参数
1、相机帧率：100-815 可设；
2、记录时长：1-9999ms 可设；
3、放电时间：5-100ms 可设；
4、曝光时间可设（不同帧率可设范围不同）；
5、数据接口：USB3.0 A 口
次高速图像采集系统WH‑4102 的价值，不只是 “拍到更快”，而是让跌落测试从 “只看结果” 升级为 “看清过程”。用更合理的成本，获得足够实用的高速图像采集能力，让每一次冲击测试都能留下可追溯、可分析、可用于结构优化的影像依据。
